고객이 산업용 섬유용 50 kN 인장 시험기를 요청합니다.
제공되는 유일한 테스트 정보는 다음과 같습니다:
제동력: 약 18 kN.
우리의 첫 번째 질문은 50 kN이 충분한지가 아닙니다.
우리는 표본을 보여달라고 요청할 것입니다.
50mm 코팅 스트립, 좁은 보강 섬유, 넓은 기술 섬유 시료 모두 18kN 출력을 낼 수 있습니다. 반드시 같은 그립, 게이지 길이, 이동 거리, 심지어 같은 테스트 방법이 필요하지는 않습니다.
이 구분이 중요한 이유는 산업용 섬유는 인장 시험 방법이 아니라 재료 범주이기 때문입니다.
프레임을 선택하기 전에 섬유가 어떤 제품이 되는지, 어떤 규격이 시험을 규정하는지, 어떤 시료를 요구하는지, 그리고 실험실이 실제로 측정해야 할 것이 무엇인지 알아야 합니다.
고강도 섬유 응용의 경우, 프레임이 사양 중 가장 쉬운 부분일 수 있습니다.
산업용 섬유는 시험 방법이 아니라 재료 범주입니다
"산업용 섬유"는 놀라울 정도로 다양한 엔지니어링 소재를 포함합니다.
실험실에서는 오늘은 무거운 직조 직물을, 내일은 코팅된 기술 섬유를, 다음 주에는 좁은 보강 제품을 다룰 수 있습니다.
모두 세 가지 인장 테스트가 가능합니다.
그렇다고 해서 두 테스트가 동일한 것은 아닙니다.
| Material / Product | Test in the Test May Change |
|---|---|
| Heavy woven fabric | 방향, 시료 너비, 가장자리 준비, 그립 거동 |
| 코팅된 섬유 | 턱과의 표면 상호작용, 기판/코팅 반응 |
| Geotextile | 제품별 시료 기하학 및 시험 절차 |
| Narrow fabric / webbing | 집중 하중 경로와 그립 배치 |
| Reinforcement textile | 힘과 정렬 민감도 증가 |
| Filter / technical fabric | Construction-dependent 변형 및 파손 |
strength도 맥락이 필요합니다.
총 파손 강도를 보고하고 있나요? 제품별 방법에 따라 정규화된 결과인가요? 한 방향의 최대 힘은 어떤 방향인가요? 포스 확장 반응?
지배 시험 요구사항은 이러한 질문에 답합니다.
기계는 그렇지 않습니다.
제품 요구사항부터 시작하세요
기계를 견적하기 전에 네 가지를 명
확히 해야 합니다:완성된 결과물은 무엇인가요?
어떤 표준이나 고객 사양이 테스트를 제어하나요?
그 요구사항은 어떤 표본을 요구하나요?
어떤 결과를 보고해야 하나요?
이것은 기계 용량부터 시작하는 것보다 더 유용합니다.
제품 요구사항은 시료 너비, 자유 길이, 방향, 조디케이션 절차, 시험 속도, 그립 장치 및 결과 계산을 정의할 수 있습니다. 일부 요구사항은 특정 고장 위치를 어떻게 처리해야 하는지도 정의합니다.
따라서 합리적인 테스트 시스템 명세는 다음과 같은 방향으로 발전합니다:
END Product
↓
PRODUCT / CUSTOMER REQUIREMENT
↓
APPLICABLE TEST METHOD
↓
SPECIMEN
↓
REQUIRED RESULT
↓
TEST SYSTEM
반대는 아닙니다.
이는 고객이 이미 내부 사양을 가지고 있을 때 특히 중요합니다. 일반적인 섬유 방식이 장비 공급업체가 더 익숙하다고 해서 제품 특화 요구사항을 자동으로 대체해서는 안 됩니다.
18 kN이 유용합니다. 그래도 충분하지 않아요.
실험실에서 두 세트의 과거 데이터를 보내준다고 가정해 봅시다.
Product A
Routine breaking force:
14–18 kN
Upper observed result:
21 kN
Product B
Routine breaking force:
26–31 kN
Upper observed result:
35 kN
이들은 특정 섬유 표준의 수용 값이 아니라 장비 크기 예시입니다.
두 사람 모두 즉시 중요한 것을 알려줍니다:
이것은 더 이상 저힘 섬유 적용이 아닙니다.
섬유는 얇고 유연하며 수십 킬로뉴턴을 인장 기계에 통과시키면서도 손으로 쉽게 들어 올릴 수 있습니다.
하지만 35 kN조차도 명세를 완성하기에 충분한 정보가 아닙니다.
우리는 여전히 시료 폭을 알아야 합니다.
우리는 어떻게 보관되는지 알아야 합니다.
얼마나 확장되는지 알아야 해.
그리고 35 kN이 일상적인 테스트인지 가끔 나타나는 상부 결과를 의미하는지 알아야 합니다.
그래서 최대 기대 힘과 정상 작업력)을 구분합니다.
실험실은 실제로 어디에서 일하나요?
이 테스트 프로그램을 상상해 보세요:
대부분의 일일 테스트: 12–22 kN
가끔 고힘 곱셈: 32–36 kN
Machine under considering: 50 kN
50 kN 프레임은 한 가지 질문에 답합니다:
기계가 필요한 힘을 견딜 수 있는가?
다른 질문에는 답하지 않습니다:
실험실에서 매일 유용한 힘 측정 성능이 필요한 곳은 어디일까요?
이 실험실의 대부분 테스트는 12kN에서 22kN 사이에서 이루어집니다.
하중 측정 구성을 선택할 때 중요합니다.
가끔 36kN 시료도 중요한데, 전체 시스템이 충분한 용량을 필요로 하기 때문입니다.
이 때문에 프레임 용량과 정상 작업 범위는 별도로 논의되어야 합니다.
50 kN 기계가 모든 시료가 "50 kN 시험"이라는 뜻은 아닙니다.
저전력의 섬유 테스터가 언제 더 이상 적합한 플랫폼이 아니게 될까요?
"섬유 테스터"가 갑자기 잘못된 기계가 되고 더 큰 용량의 범용 테스트 기계가 올바른 기계가 되는 보편적 힘 번호는 존재하지 않습니다.
전환은 애플리케이션별로 다릅니다.
예상 전력이 기존 시스템의 사용 가능한 능력에 근접하거나 초과할 때 고용량 플랫폼은 평가할 가치가 있습니다.
하지만 힘만이 이유는 아닙니다.
산업용 시료는 다음과 같은 경우도 필요할 수 있습니다:
- 물리적으로 더 큰 그립;
- 더 높은 그립 하중 용량;
- 더 넓은 턱 얼굴;
- 더 많은 수직 테스트 공간;
- 더 큰 크로스헤드 트래블;
- 더 무거운 어댑터 또는 고정구;
- 향후 제품군을 위한 추가 용량.
저강도 패브릭 테스트의 경우, 방법과 구성에 따라 ITM-LAB RS-8010A와 같은 플랫폼이 적합할 수 있습니다.
응용 장치가 훨씬 높은 제동력에 도달하면, <강한 data-start="8151" data-end="8180">RS-8000 10–50 kN 플랫폼은 평가할 가치가 있는 하나의 시스템이 됩니다.
경계는 테스트에서 결정되어야 합니다.
단어 fabric 또는 산업용 섬유.
만약 귀하의 응용이 <강한 data-start="8362" data-end="8417">ASTM D5035 스트립 절단력 및 신장 시험이라면, 시료 준비, 래블드 스트립 vs 절단 스트립, 원단 방향, 시료 폭, 저출력 시스템 구성에 대해 당사의 전용 ASTM D5035 가이드를 참고하세요.
그립이 종종 어려운 부분이 됩니다
만약 시료가 20 kN에서 깨질 것으로 예상되지만 12 kN에서 턱을 통과하기 시작한다면, 프레임 용량을 늘려도 아무런 효과
가 없습니다.기계가 더 세게 당길 수 있습니다.
시료는 그 힘을 제대로 받지 못합니다.
여기서 고강도 섬유 테스트가 단순한 기계 용량 문제가 아니라 응용 문제로 발전합니다.
그립을 구성하기 전에 다음을 알고 싶습니다:
| 우리가 알아야 할 사항 | Why It Matters |
|---|---|
| Specimen width | 필요한 그립 폭과 하중 분포를 결정합니다 |
| Thickness | 턱 열기와 구속에 영향을 줍니다 |
| Surface | 매끄럽고 거칠며 코팅된 재료는 접촉 시 다르게 작용합니다 |
| Construction | 직조, 코팅, 보강 구조는 서로 다르게 반응 | 합니다
| Expected force | 그립과 어댑터 용량이 부하를 지지해야 합니다 |
| Expected elongation | 시료/그립 인터페이스는 확장 시 안정적이어야 | 합니다
| Existing failure location | 현재 설정이 결과에 영향을 미치는지 식별하는 데 도움을 줍니다 |
실제 시료 사진이 기계 사양 페이지보다 더 유용할 때가 많습니다.
Slip
명확한 풀아웃은 쉽게 식별할 수 있습니다.
점진적 슬립은 덜 명확합니다.
기계가 계속 적재되는 동안 시료는 턱에 대해 점차 움직일 수 있습니다. 신장 평가 대상이라면, 기록된 모든 변위가 반드시 의도된 시험 영역의 변형을 나타내는 것은 아니기 때문에 그 움직임이 특히 까다로울 수 있습니다.
답이 항상 "클램프 더 강하게" 되는 것은 아닙니다.
Jaw-Edge Break
반대 방향으로 너무 멀리 가면 그립 가장자리에서 재료가 반복적으로 파손될 수 있습니다.
이는 그립 장치로 인해 발생하는 국소적 손상이나 응력 집중을 나타낼 수 있습니다.
다시 말하지만, 단순히 클램핑 압력을 높이는 것은 보편적인 해결책이 아닙니다.
목표는 새로운 지배 고장 위치를 만들지 않고 안정적인 부하 이동을 하는 것입니다.
Uneven Load Entry
넓은 섬유 샘플은 또 다른 문제를 야기합니다.
한쪽이 다른 쪽보다 팽팽해지면, 시료는 깨끗하고 균일한 축방향 하중 상태에서 시험을 시작하지 않습니다.
최종 피크가 화면에 나타나기 전까지 시료는 이미 비대칭 하중을 경험했을 수 있습니다.
이 때문에 시료 설치를 중심에 맞추고 반복 가능한 설치가 겉보기보다 훨씬 중요합니다.

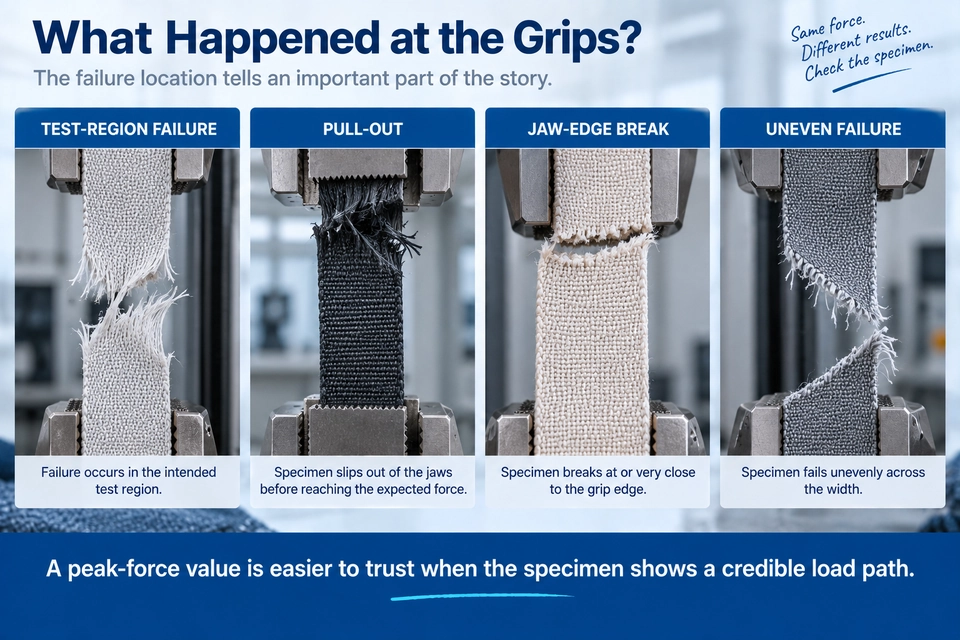

그립에서 무슨 일이 있었나요?
결과가 이상해 보일 때는 힘 값에서 멈추지 마세요.
표본을 꺼내서 확인해.
의도된 테스트 영역에서의 신뢰할 만한 실패는 턱에서 뽑힌 스트립과는 다른 이야기를 전합니다.
그립 바로 옆에서 반복적으로 부서지는 표본은 조사가 필요합니다.
반대쪽 가장자리보다 훨씬 먼저 한 쪽 가장자리에서 찢어지는 것도 마찬가지입니다.
| Observation | What We Would check | )
|---|---|
| 의도된 테스트 영역에서의 실패 | 적용 테스트 방법과의 일관성 |
| Visible pull-out(가시적 풀아웃) | 그립 적합성 및 제약 |
| 턱 가장자리에서 즉시 부순 | 국소적 응력 집중 또는 그립 손상 |
| 일측/비대칭 실패 | 정렬, 시료 준비, 적재 입력 |
| 코팅이 기판에서 분리됨 | 재료 구조 및 방법 적합성 |
| 예상치 못하게 큰 확장 | )시료 변형과 가능한 그립 움직임 |
이들은 문제 해결 단서이지 일반적인 합격/실패 규칙은 아닙니다.
해당 제품 또는 시험 표준이 특정 고장을 어떻게 해석할지 결정합니다.
하지만 부서진 표본은 여전히 귀중한 증거입니다.
피크 포스 값은 시료가 신뢰할 만한 하중 경로를 보일 때 더 신뢰하기 쉽습니다.
Same 25 kN. 완전히 다른 표본들이었다.
두 가지 인장 시험을 고려합니다.
첫 번째 시본은 다음과 같습니다:
25 mm width
Maximum force:
25 kN
두 번째 표본은 다음과 같습니다:
200 mm 폭
Maximum force:
25 kN
부하 셀은 두 경우 모두 25 kN을 감지합니다.
그립은 그렇지 않습니다.
좁은 시편을 통과하는 것과 훨씬 넓은 섬유에 동일한 총힘을 전달하는 것은 서로 다른 기구 문제입니다.
폭은 필요한 턱 기하학, 접촉면적, 하중 분포, 중심 맞추기, 고정구 치수에 영향을 미칩니다.
이것이 이유입니다:
최대 힘: 25 kN
그립을 선택할 수 없어요.
Add:
Specimen width: 50 mm
이 조사는 훨씬 더 유용해집니다.
Force Determined capacity. 확장은 공간을 결정합니다.
힘은 테스트의 물리적 차원 중 하나일 뿐입니다.
필요한 자유 테스트 길이가 다음과 같다고 가정하자:
200 mm
시료는 대략 다음과 같이 연장될 수 있습니다:
80 mm
before rupture.
테스트 영역이 200mm 길이를 유지하지 않습니다.
기계는 확장을 수용할 만큼 충분한 사용 가능한 움직임과 수직 공간이 필요합니다.
그리고 시험 공간에 있는 것은 시료만이 아닙니다.
상하 그립, 어댑터, 부하-트레인 부품 모두 공간을 차지합니다.
이 점은 특히 재료가 결합될 때 중요해집니다:
높은 제절력 + 높은 신장
확장이 제한된 30 kN 시편과 상당한 확장을 가진 30 kN 시편은 동일한 힘-용량 외피에 맞을 수 있으나, 물리적으로 매우 다른 시험 구성을 요구
할 수 있습니다.그래서 보통 두 가지 모두를 요청합니다:
예상 최대 힘
Expected elongation
One 사용자가 부하 시스템 크기를 조정하는 데 도움을 줍니다.
다른 하나는 시료가 실제로 검사를 완료할 수 있는지 판단하는 데 도움을 줍니다.
테스트 속도를 다른 패브릭에서 빌리지 마세요
"어떤 테스트 속도를 사용해야 하나요?"는 기계 설정 질문처럼 들립니다.
보통은 테스트 방법 질문입니다.
산업용 섬유는 하나의 범용 크로스헤드 속도를 공유하지 않습니다. 해당 제품이나 시험 사양서는 속도를 직접 정의하거나 적재 절차를 다른 방식으로 정할 수 있습니다.
즉, 한 직물에 성공적으로 사용된 속도가 코팅된 섬유나 보강 제품에 자동으로 복제되어서는 안 된다는 뜻입니다.
더 나은 순서는 다음과 같습니다:
확인하다 Confirm specion →→ confirm rate → 프로그램 머신
장비는 필요한 절차를 재현해야 합니다.
발명해서는 안 됩니다.
테스트에서 실제로 필요한 것은 무엇인가요?
일부 생산 검사에서는 키 출력이 간단할 수 있습니다:
Breaking Force
다른 프로그램의 경우, 고객이 다음을 필요로 할 수 있습니다:
Breaking Force + Elongation
개발 실험실은 다음과 같은 경우도 필요로 할 수 있습니다:
Force-Extension Curve + Failure Observation
이 요구사항은 서로 교환 불가능합니다.
두 시료가 같은 최대 힘에 도달할 수 있지만 그 과정에서 상당히 다르게 동작할 수 있습니다.
파열 전에 부드럽게 힘을 쌓을 수 있습니다.
또 다른 경우는 점진적인 구조적 움직임, 그립 상호작용, 또는 유사한 피크에 도달하기 전에 매우 다른 확장 반응을 보일 수 있습니다.
실험실에서 이 동작을 이해해야 한다면, 최종 최대 힘 수치만 저장하면 유용한 정보가 남습니다.
측정 구성이 최종 확정되기 전에 필요한 출력을 정의하세요.
A Real Selection 예시
고강도 직조 산업용 섬유를 테스트하는 고객을 고려해 보십시오.
문의는 다음과 같습니다:
최종 제품: 산업용 보강 부품
Applicable Requirement : 고객 맞춤형 인장 절차
시료 폭: 50 mm
일반적인 제절력: 16–24 kN
상한 기대 힘: 32 kN
필요한 출력: 최대 힘 + 힘-확장 곡선
일일 검사량: 약 60건의 시험
이제 유용한 장비 결정을 시작할 수 있습니다.
Frame
5 kN 플랫폼은 명백히 예상 하중을 감당하지 못합니다.
최대 기대 힘이 약 32 kN 정도일 때, <강한 data-start="16995" data-end="17026">50 kN RS-8000 구성은 평가하기에 합리적인 플랫폼입니다.
이것이 선택이 완료되었다는 의미는 아닙니다.
Load Measurement)
대부분의 일일 표본은 16kN에서 24kN 사이로 예상됩니다.
32 kN 값은 상부 용량에 중요합니다.
16–24 kN 범위는 대부분의 일상적인 측정이 이루어지는 위치를 알려줍니다.
하중 측정 구성을 최종 확정하기 전에 두 가지 정보를 모두 확보하고 싶습니다.
Grip
이제 자료를 봐야 합니다.
50mm 거친 직조 시편과 50mm 매끄럽게 코팅된 시편은 파절력이 비슷하더라도 서로 다른 접근법이 필요할 수 있습니다.
두께, 표면 상태, 그리고 표본 사진이 필요합니다.
고객이 이미 문제를 겪고 있다면—예를 들어 18 kN에서의 미끄러짐—이 문제를 미리 언급해야 합니다.
Test Space
우리는 여전히 게이지 길이와 예상 길이가 필요합니다.
이 값들은 그립 설치 후 필요한 이동 거리와 사용 가능한 테스트 공간을 결정하는 데 도움을 줍니다.
Data
실험실은 최대 힘과 힘-확장 곡선 모두가 필요합니다.
그래서 보고 및 측정 설정이 그 요구사항을 지원해야 합니다.
이 시점에서는 더 이상 일반적인 "50 kN 인장 기계"를 선택하지 않습니다.
특정 표본에 대한 테스트 시스템을 설정하고 있습니다.
왜 RS-8000이 논의에 들어오는
가The ITM-LAB RS-8000 범용 시험기는 10부터 50 kN까지 전력을 포함합니다.
이 용도에서는 일부 고강도 산업용 섬유 시험이 저강도 직물 시험 시스템의 실용적 범위를 넘어서는 경우가 있어 중요합니다.
하지만 용량은 단지 출발점일 뿐입니다.
유용한 RS-8000 구성은 여전히 다음을 중심으로 구축되어야 합니다:
정상 작업
최대 기대 힘
표본 폭과 표면
Grip requirement
Gauge length
기대 신장
필요한 결과
고객의 가장 강한 시료가 30 kN에 도달한다고 해서 50 kN 구성을 권장하지는 않습니다.
로드셀과 그립은 실제 시료에 맞게 맞게 조정되어야 합니다.
Daily volume Changes the Fixture Conversation
고정구는 기술적으로는 작동할 수 있지만 생산 실험실에서는 여전히 어려움을 줍니다.
예시의 고객을 고려해 보겠습니다:
60 specimen per day"
각 시료는 위치를 맞추고, 중앙에 맞추고, 클램프로 고정하고, 시험하고, 제거해야 합니다.
재료 정렬이 어려워 교체가 몇 분이 걸리면, 그립은 기계적 문제뿐 아니라 처리량 문제로도 발생합니다.
실험실에서 여러 제품 폭을 번갈아 사용할 때 이 점은 더욱 중요합니다.
따라서 일상적인 QC를 위해 다음을 요청합니다:
하루에 몇 개의 표본을 검사하나요?
and:
표본 유형을 얼마나 자주 바꾸나요?
이 질문들은 재료의 파손력을 바꾸지 않습니다.
이들은 실용적인 시험장의 기준을 바꿀 수 있습니다.
산업용 섬유 인장 시험 시스템 선정 로드맵
Send us these 8 details
.산업용 섬유 인장 응용 분야를 평가하고 싶다면, 완전한 기계 사양서를 먼저 준비할 필요가 없습니다.
Send:
- Material / 최종 제품
- 적용 표준 또는 고객 사양
- Specimen width × thickness
- Gauge length
- Typical + 최대 파힘
- Expected elongation
- 필요한 결과
- 표본 사진 또는 도면
사진은 특히 잡기 어려운 경우에 유용합니다.
아직 파힘 포스를 모르나요?
적용 표준, 재료 정보, 시료 도면을 먼저 보내세요.
이미 다른 머신의 테스트 데이터가 있다면 그 데이터도 포함하세요.
그리고 현재 문제가 다음과 같다면:
표본이 미끄러집니다.
or:
항상 그립에서 부러집니다.
tell us.
이 정보는 원래 구매하려던 기계 용량보다 설비 선택에 더 유용할 수 있습니다.
FAQ
산업용 섬유에 적합한 인장 시험기는 무엇인가요?
모든 산업용 섬유를 위한 단일 기계 용량은 없습니다.
적용 제품 요구사항, 시편 형하학, 예상 파손력, 정상 작업력 범위부터 시작하세요. 그 다음 그립 용량, 신장, 이동 범위, 필요한 결과를 평가하세요.
적절한 범위 내에서 고출력 응용 분야를 위해 an ITM-LAB RS-8000 10–50 kN 범용 시험기를 평가할 수 있습니다.
ASTM D5035가 모든 산업용 섬유에 적합한가요?
No.
ASTM D5035는 해당 범위 내에서 직물의 스트립 방식 절단력과 신장 시험을 다룹니다. "산업용 섬유"는 훨씬 더 넓은 제품군을 포함합니다.
지오텍스타일, 보강재, 코팅된 산업용 제품 또는 좁은 섬유는 다른 제품이나 고객 요구에 의해 규제될 수 있습니다.
시료가 섬유라는 이유만으로 ASTM D5035를 할당하는 대신, 완성제품에 실제로 적용되는 요구사항을 사용하세요.
언제 더 큰 용량의 섬유 인장 테스터가 필요한가요?
예상 시험 병력이 기존 시스템의 사용 가능 능력에 근접하거나 초과할 때 더 높은 용량의 플랫폼을 고려할 수 있습니다.
그립 크기와 용량, 시료 너비, 이동 거리, 시험 공간, 향후 제품 요구사항도 고려하세요.
결정은 오직 힘만으로 이루어져서는 안 됩니다.
왜 산업용 직물이 인장 그립에서 미끄러지나요?
가능한 원인으로는 시료 표면, 불충분한 고정장치, 부적절한 턱 기하학, 그립 폭, 또는 필요한 하중에 부적합한 고정장치 등이 있습니다.
클램핑 압력을 높이는 것이 항상 올바른 해결책은 아니며, 과도한 국부 압력은 턱 부위 손상이나 조기 고장을 초래할 수 있습니다.
목표는 새로운 실패 메커니즘을 만들지 않고 안정적인 부하 전송을 목표로 합니다.
50 kN 기계가 30 kN 섬유 테스트에 충분할까요?
프레임은 예상되는 30 kN 힘을 초과하는 명목 용량을 가지지만, 그것만으로는 전체 시스템을 확정하지는 못합니다.
로드셀, 그립, 어댑터, 시료 너비, 예상 길이, 이동 거리, 사용 가능한 시험 공간도 해당 시험 요구사항에 대해 확인해야 합니다.
고강도 섬유 시험에서는 전체 하중 트레인이 중요합니다.
기계를 지정하기 전에 마지막으로 한 번 더 확인해
주세요만약 문의가 단:
산업용 섬유. 50 kN 기계 필요.
아직 테스트를 구성할 충분한 정보가 없습니다.
시료 폭, 적용 시험 방법, 예상 힘 범위를 보내주세요.
실제 자료 사진이 더 좋습니다.
여기서 RS-8000이 적합한 플랫폼인지 판단할 수 있으며, 더 중요한 것은 결과물이 유용하기 위해 로드셀과 시료 사이에 무엇이 설치되어야
하는지를 알 수 있습니다.
