두 개의 환경 시험 챔버가 동일한 온도 범위를 제공하면서도 서로 다른 시험용으로 설계될 수 있습니다.
절차에서 고온 노출, 저온 노출, 온도 사이클링만 명시되어 있다면 온도 챔버만으로도 충분할 수 있습니다. 상대 습도가 통제되어야 한다면, 온도 습도 챔버를 평가해야 합니다.
장비 견적을 비교할 때 이 차이가 중요합니다. 더 넓은 기능 목록이 반드시 귀하의 애플리케이션에 더 잘 맞는 것은 아닙니다. 올바른 선택은 제품이 경험해야 할 환경 조건에 따라 달라집니다.
이 가이드는 ITM-LAB GDW 및 GDJS 시리즈를 이용한 차이점을 설명하며, 테스트 엔지니어와 장비 구매자를 위한 실용적인 예시를 제공합니다.
온도 챔버 vs 온도 습도 챔버: 간단한 답변
주요 차이점은 각 챔버가 제어하도록 설계되어 있는가에 있습니다.
온도 챔버는 테스트 대상 장치 주변의 열 환경(DUT)을 제어합니다. 능동적 상대습도 조절이 필요하지 않은 온도 조건을 지정하는 절차에 적합합니다.
온도 습도 챔버는 지정된 작동 범위 내에서 온도와 상대 습도를 모두 제어합니다. 습기 노출이 테스트의 정의된 부분일 때 사용됩니다.
| 시험 요건 | 적합한 출발점 |
|---|---|
| 고온 노출 | 온도 챔버 |
| 저온 노출 | 온도 챔버 |
| 조절된 RH 없이 온도 사이클링 | 온도 챔버 |
| 일정한 온도와 습 | 도온도 습도 챔버 |
| 정상 습기 열 | 온도 습도 챔버 |
| 지정된 희습도(RH)를 가진 순환 습열 | 온도 습도 챔버 |
온도 습도 챔버는 선택 구성이 해당 요구사항을 충족하는 경우 온도 전용 시험에 사용할 수 있습니다.
선택은 제품 브로셔에 나열된 기능 수보다는 테스트 절차에서 시작해야 합니다.
먼저 테스트의 정의를 하세요. 두 번째로 챔버를 선택하세요.
챔버 사양이 아니라 시험 요구사항부터 시작
하세요환경 신뢰성 테스트를 거쳐야 하는 자동차 전자 제어 장치(ECU)를 고려해 보십시오.
초기 요구사항은 다음과 같습니다:
-
최저 기온: -40°C
-
최고 기온: +85°C
-
시험 샘플: 자동차 ECU
온도 챔버와 온도 습도 챔버 모두 이 온도 범위를 커버할 수 있습니다.
하지만 온도 범위만으로는 어떤 종류의 챔버가 필요한지 결정할 수 없습니다.

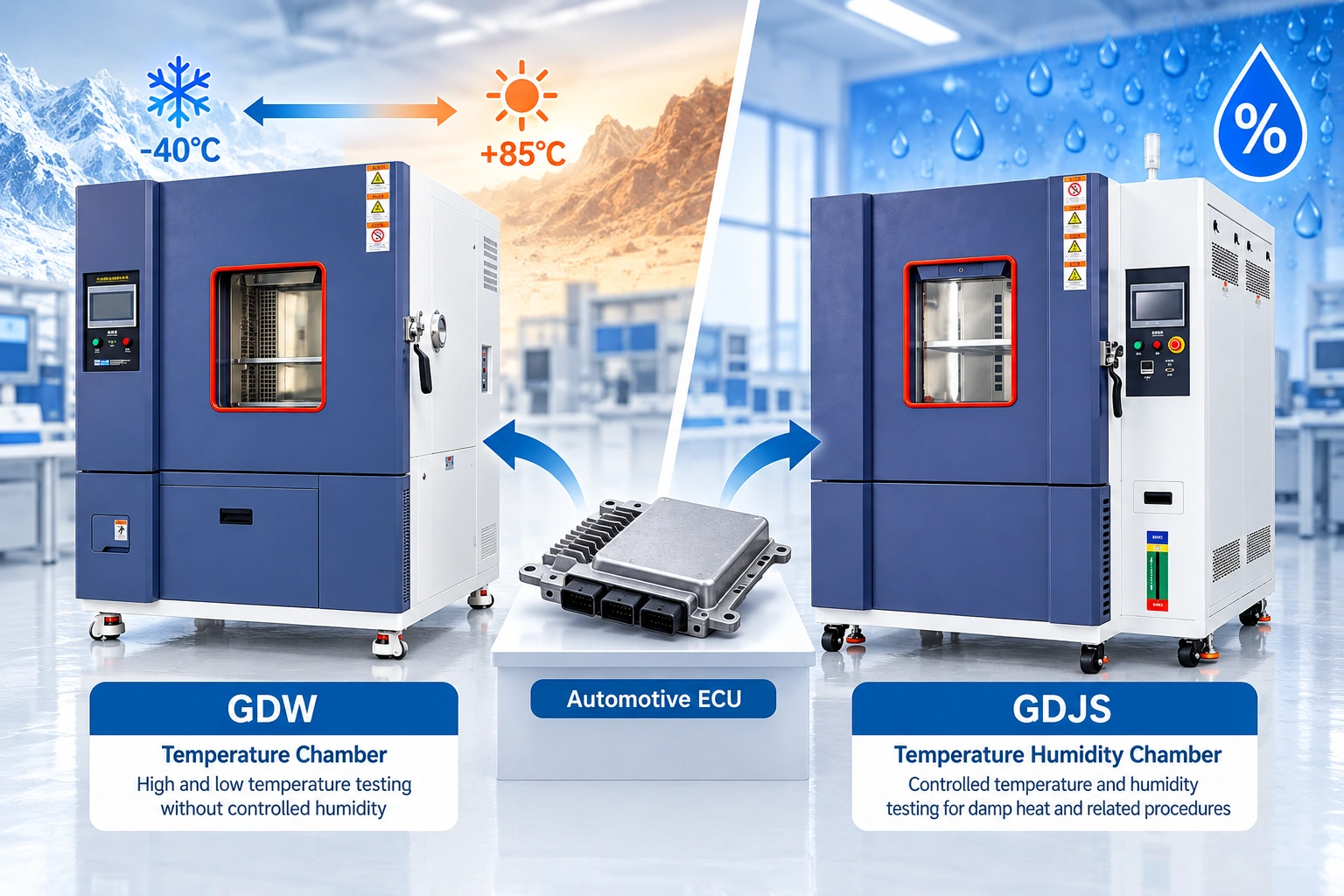

이제 같은 ECU에 대해 두 가지 다른 테스트 절차를 고려해 봅시다.
테스트 A: 고온 및 저온 노출
이 절차는 ECU가 지정된 일정 기간 동안 지정된 고온과 최저온을 유지하도록 요구합니다. 통제된 상대습도 조건은 명시되어 있지 않습니다.
온도 전용 챔버는 장비 선택에 적합한 출발점입니다.
테스트 B: 습기 열 노출
이절차는 ECU가 정해진 온도와 상대 습도에서 일정 시간 노출을 수행하도록 요구합니다.
이 시험은 두 가지 환경 매개변수를 모두 제어할 수 있는 챔버가 필요합니다.
상품은 변하지 않았습니다. 시험 요건이 있습니다.
따라서 챔버 선정은 DUT가 자동차, 전자, 항공우주, 또는 재료 산업 중 어느 분야에 속하는지에만 근거해서는 안 됩니다.
각 챔버는 실제로 무엇을 통제하나요?
온도 챔버: 통제된 열 노출
온도 챔버는 시료를 정의된 열 조건에 노출시킵니다.
일반적인 적용 사례는 다음과 같습니다:
-
냉간 시험
-
건열 시험
-
고온 및 저온 노출
-
온도 순환
-
부품 및 재료의 열 신뢰성 평가
예를 들어, 제조업체는 전자 조립체가 저온 노출 후 작동하는지, 또는 고온 조절 후에도 고분자 부품이 허용 가능한 특성을 유지하는지 평가해야 할 수 있습니다.
적용 절차에 능동적 습도 조절이 필요 없는 경우, 온도 챔버가 환경 요구사항을 충족할 수 있습니다.
온도 습도 챔버: 온도 및 습도 노출 제어
온도 습도 챔버는 허용된 작동 조건 내에서 상대 습도를 제어할 수 있는 능력을 제공합니다.
일반적인 적용 사례는 다음과 같습니다:
-
일정한 온도 및 습도 시험
-
정상 습기 열
-
순환 습열
-
습분 관련 신뢰성 평가
-
전자 조립체 및 재료의 환경 시험
습기 노출은 DUT와 시험 조건에 따라 단열 저항성, 부식 관련 열화, 재료 특성에 영향을 미칠 수 있습니다.
상대습도가 지정된 시험 매개변수일 때, 챔버는 요구되는 온도에서 이를 제어할 수 있어야 합니다.
이것이 두 장비 범주 간의 실질적인 차이입니다.

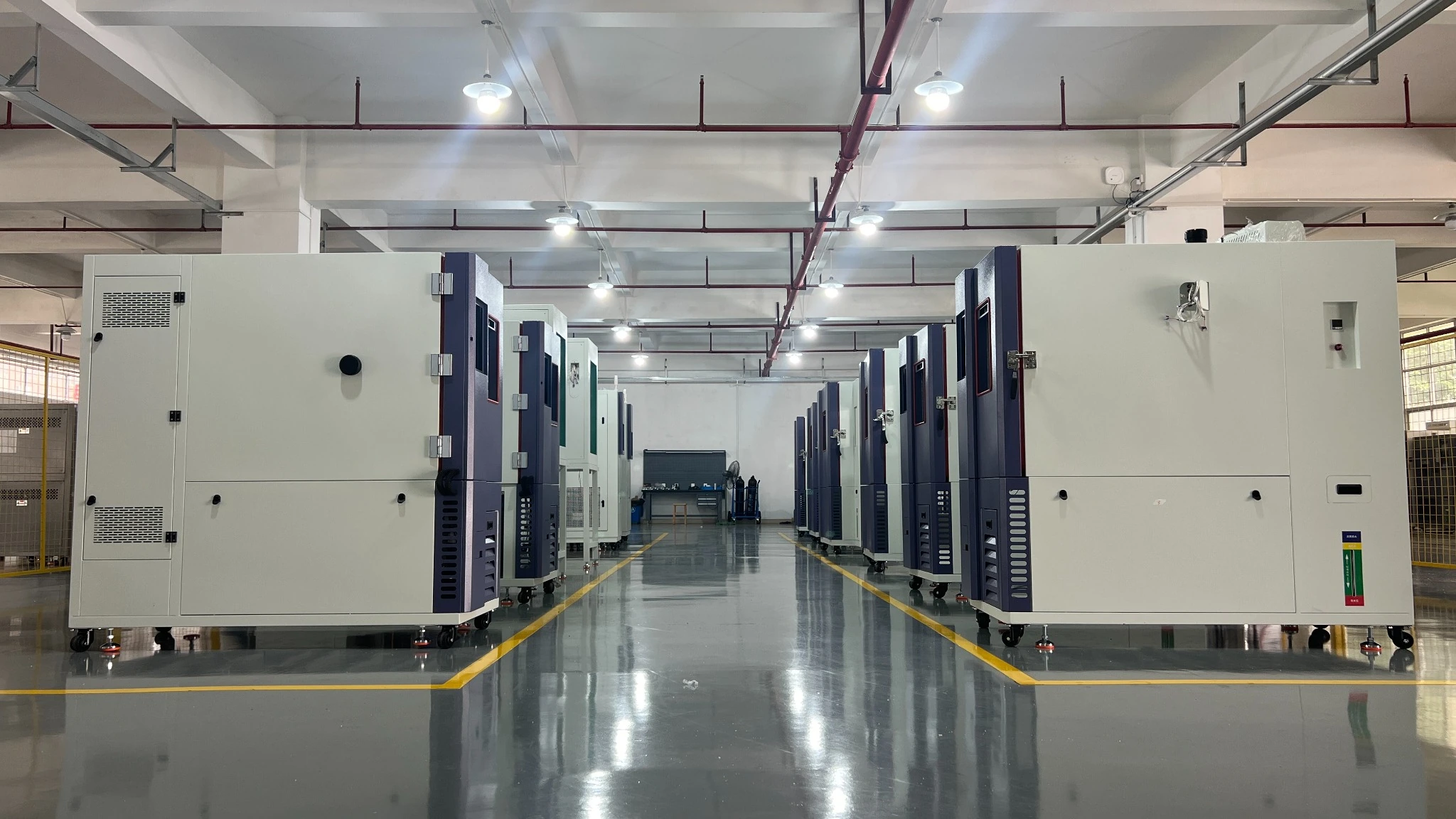

ITM-LAB GDW와 GDJS: 나란히 비교
ITM-LAB은 온도 전용 및 온도-습도 용도로 별도의 챔버 시리즈를 제공합니다.
GDW 시리즈는 고온 및 저온 시험을 위해 설계되었습니다. GDJS 시리즈는 두 가지 환경 매개변수가 모두 필요한 응용 분야에 제어 습도 기능을 추가합니다.
| 비교 | GDW 온도 챔버 | GDJS 온도 습도 챔버 |
|---|---|---|
| 주요 기능 | 온도 조절 | 온도 및 습도 조절 |
| 온도 구성 | -40°C / -70°C에서 +150°C | -40°C에서 +150°C; -70°C 선택 |
| 챔버 부피 | 100–1000 L | 100–1000 L |
| 능동 습도 조절 | 아니 | 네 |
| 공개된 습도 범위 | 해당되지 않음 | 20–98% 습관 |
| 고온 및 저온 시험 | 네 | 네 |
| 온도 순환 | 네 | 네 |
| 습기 조절 | 원래 의도된 기능이 아니었다 | 네, 운영 조건 내에서 |
| 주요 선택 요인 | 온도 시험 프로필 | 온도 및 습도 시험 프로파일 |
위의 그림들은 사용 가능한 시리즈 구성을 설명합니다. 실제 성능은 선택된 모델과 시험 조건에 따라 달라집니다. GDJS의 습도 범위는 지정된 온도-습도 작동 범위 내에서만 적용됩니다.
GDW 시리즈: 고저온 시험실
ITM-LAB GDW 시리즈는 능동적 습도 조절 없이 제어된 고온, 저온 또는 온도 사이클 조건이 필요한 프로그램을 시험하는 데 적합합니다.
테스트절차에서 열 노출을 명시하지만 명확한 상대 습도 설정값이 필요하지 않을 때 실용적인 출발점입니다.
GDJS 시리즈: 온도 습도 시험실
ITM-LAB GDJS 시리즈는 온도 및 상대 습도 제어가 모두 필요한 응용 분야를 위해 설계되었습니다.
일정한 온도 및 습도 시험, 습기 노출, 그리고 적용 가능한 온도-습도 순환 절차에 대해 평가할 수 있습니다.
필요한 온도 및 RH 조합은 선택한 구성의 작동 능력과 비교해야 합니다.
실제로 습도를 조절해야 하는 검사는 무엇인가요?
챔버를 선택하는 유용한 방법 중 하나는 장비 사양을 비교하기 전에 해당 시험 방법을 확인하는 것입니다.
서로 다른 환경 시험 방법은 서로 다른 응력을 유발합니다.
| 시험 표준 | 주요 환경 요구 | 사항적합한 출발점 |
|---|---|---|
| IEC 60068-2-1 | 냉간 시험 | GDW |
| IEC 60068-2-2 | 건열 시험 | GDW |
| IEC 60068-2-78 | 정상 습기 열 | GDJS |
| IEC 60068-2-30 | 순환 습열 | GDJS |
이것들은 장비 선택 출발점이지, 완전한 표준 준수를 자동으로 주장하는 것은 아닙니다.
온도 습도 챔버는 선택 구성이 해당 시험 요건을 충족하는 경우, 온도 전용 시험에도 사용할 수 있습니다.
각 신청서마다 관련 표준판, 시험 심각도, 허용 오차, 시료 상태 및 완전한 절차를 확인해야 합니다.
예를 들어, 자격 프로그램은 건열과 습열 테스트를 모두 요구할 수 있습니다.
이 경우 구매자는 한 가지 구성 챔버가 전체 요구사항을 충족할 수 있는지, 아니면 별도의 장비가 더 적합한지 판단해야 합니다.
목적은 단순히 제어 기능이 더 많은 챔버를 선택하기보다는 장비를 절차에 맞추는 것입니다.

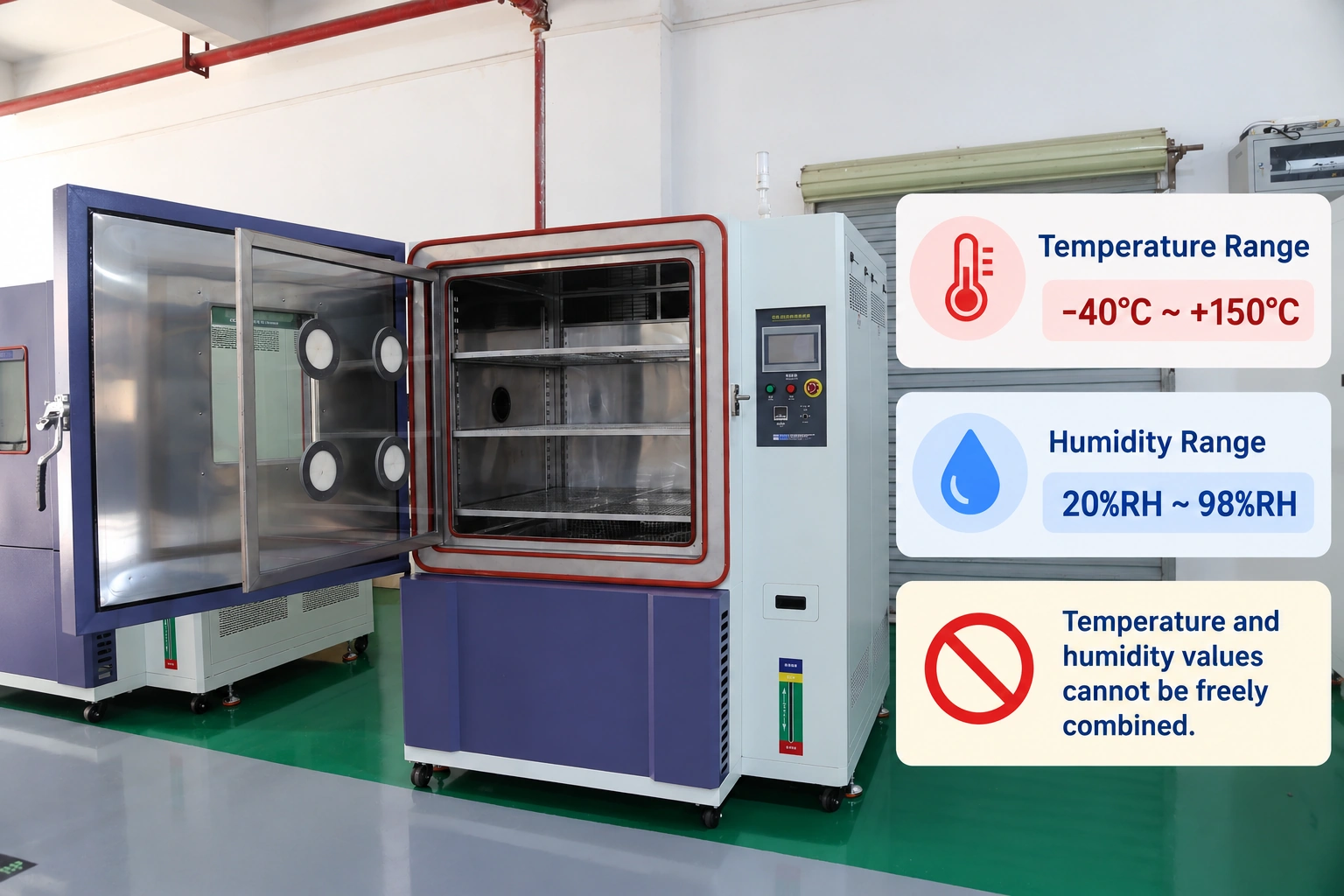

습도 작동 범위가 중요한 이유
가장 흔한 사양 오해 중 하나는 구매자가 공개된 온도 범위와 습도 범위를 독립된 기능으로 간주할 때 발생합니다.
다음과 같은 사양을 가진 온도 습도 챔버를 고려해 보십시오:
-
온도 범위: -40°C에서 +150°C
-
습도 범위: 20–98% RH
이 수치는 발표된 범위 내 모든 온도에서 챔버가 모든 상대습도를 유지할 수 있다는 의미는 아닙니다.
상대 습도는 온도에 따라 달라집니다. 챔버의 습도 조절 능력은 설계와 작동 조건에 따라 달라집니다.
따라서 사용 가능한 조합은 온도-습도 작동 범위에 의해 정의됩니다.
구매자는 무엇을 확인하다?
만약 여러 온도와 습도 설정값이 필요하다면, 공급업체에 전체 조합을 제공하세요.
제출만 하는 대신:
기온: -40°C에서 +100°C
습도: 20–98% 습도
실제로 필요한 시험 포인트와 대기 기간을 명시하세요.
예를 들어:
-
각 시험 단계별 온도 및 RH 설정값
-
대기 시간 제한
-
온도 및 습도 변화의 순서
-
적용 가능한 공차
-
시험 중에 DUT가 작동하는지 여부
공급업체는 선택한 구성이 요구되는 조건을 지원하는지 확인할 수 있습니다.
특히시험 프로그램에 온도 전용 단계와 습도 조절 단계를 모두 포함하는 경우 더욱 중요합니다.
온도 챔버가 습도 검사를 할 수 있나요?
온도 전용 챔버는 내부 온도 변화에 따라 상대 습도도 변화할 수 있습니다. 결로는 특정 조건에서도 발생할 수 있습니다.
하지만 이러한 효과는 통제된 습도 검사와는 동등
하지 않습니다.절차가 상대 습도 설정값, 허용 오차, 노출 시간을 지정한 경우, 장비는 해당 상태를 능동적으로 제어하고 검증할 수 있어야 합니다.
습도 조절 기능이 없는 온도 챔버는 내부에 습기가 존재할 수 있다는 이유만으로 온도 습도 챔버를 대체하는 것으로 간주해서는 안 됩니다.
이차이는 시험 중에 발생하는 습 도와 습도가 통제된 시험 매개변수인 경우입니다.
온도 습도 챔버가 온도 챔버를 대체할 수 있을까요?
어떤 경우에는 그렇습니다.
선택한 구성이 요구되는 온도 성능을 충족할 경우, 온도 습도 챔버는 온도 전용 시험에 고려될 수 있습니다.
하지만 추가 습도 함수가 자동으로 다음을 보장하지는 않습니다:
-
더 빠른 온도 변화
-
더 큰 냉장 용량
-
더 높은 허용 DUT 열 부하
-
더 나은 부하 시 온도 성능
-
모든 열시험 절차에 적합함
이러한 요구사항은 독립적으로 평가되어야 합니다.
예를 들어, 온도 변화율이 높은 프로젝트는 주로 정상 상태 온도 및 습도 노출을 위해 설계된 챔버 구성과는 다른 챔버 구성을 필요로 할 수 있습니다.
마찬가지로, 전동 DUT는 테스트 중 작업 공간에 추가적인 열을 유입시킬 수 있습니다. 그 열 부하가 특히 낮은 온도에서 챔버 구성에 영향을 줄 수 있습니다.
더 자세한 설명은 저희 가이드를 참고하세요:
올바른 장비 선택은 단순히 컨트롤러에 있는 환경 매개변수 수가 아니라 전체 테스트 프로필에 따라 달라집니다.
주문 전에 확인하다
적절한 챔버 유형을 파악한 후에는 실제 작동 요구사항을 정의하는
단계입니다.1. 요구되는 온도 및 습도 조건
최소 및 최대 테스트 온도를 제공하세요.
습도 검사 시에는 두 개의 독립된 범위 대신 실제 온도-RH 조합을 명시하세요.
2. DUT 크기, 질량 및 양
챔버는 DUT, 고정구, 필요한 시험 장치를 수용해야 합니다.
명목상 챔버 부피만으로는 사용 가능한 작업 공간이 적합한지 판단할 수 없습니다.
3. 전원 또는 무전원 DUT
테스트 중에 DUT가 작동하는지 표시하세요.
전원이 공급된다면, 가능한 경우 추정 또는 측정된 열 방출량과 작동 일정을 제공하세요.
4. 요구되는 온도 변화율
필요한 속도, 관련 온도 간격, 그리고 DUT를 설치한 상태에서 성능을 달성해야 하는지 명시하세요.
챔버의 명목 온도 범위는 부하 램프 능력을 결정하지 않습니다.
5. 적용 표준 또는 고객 절차
표준 명칭, 에디션, 요구되는 테스트 심각도를 제공하거나 고객이 정의한 테스트 프로필을 보내십시오.
이는 공급업체가 일반적인 제품 설명만으로 장비를 추천하는 대신 실제 환경 조건을 평가하는 데 도움을 줍니다.
온도 챔버 선택 로드맵
선발 과정은 시험 절차부터 시작해야 합니다.
1단계 — 환경 조건을 정의하세요.
필요한 온도 프로파일을 확인하고 상대 습도가 통제 가능한 매개변수인지 확인하세요.
2단계 — 습도 조절이 필요한가요?
아니라면, GDW와 같은 온도실을 먼저 평가하는 것부터 시작하세요.
만약 그렇다면, GDJS와 같은 온도-습도 챔버를 평가해 보세요.
3단계 — DUT와 시험 배치를 정의합니다.
시범 크기, 질량, 수량, 고정 장치 및 작동 상태를 확인하다.
4단계 — 전체 테스트 프로필을 확인하세요.
온도 및 습도 설정값, 보관 기간, 온도 변화 요구사항, DUT 열 방출을 검토하세요.
5단계 — 챔버 구성을 확인하다.
공급업체에 선택한 모델을 전체 애플리케이션 요구사항과 일치하는지 검증해 달라고 요청하세요.
자주 묻는 질문
온도 챔버와 온도 습도 챔버의 주요 차이점은 무엇인가요?
온도실은 온도를 조절합니다. 온도 습도 챔버는 지정된 작동 조건 내에서 온도와 상대 습도를 모두 제어합니다. 올바른 선택은 시험 절차에 능동적 습도 조절이 필요한지에 따라 달라집니다.
온도 조절을 위해 습도 챔버가 필요한가요?
꼭 그런 건 아니에요. 만약 절차가 습도를 조절하지 않고 온도 변화를 요구한다면, 온도 챔버가 적합할 수 있습니다. 시험에 정의된 RH 조건도 요구된다면, 온도 습도 챔버를 평가하세요.
온도 전용 챔버를 습기 열 테스트에 사용할 수 있나요?
상대 습도가 통제되어야 하는 테스트라면 말이죠. 온도 전용 챔버는 온도 습도 챔버만큼 습도 조절 기능을 제공하지 않습니다.
온도와 습도 혼합된 챔버가 항상 더 나은가요?
아니. 기능이 많다고 해서 자동으로 더 나은 적합성을 의미하는 것은 아닙니다. 온도 성능, 습도 요구사항, DUT 조건, 그리고 전체 시험 절차가 장비 선택을 결정해야 합니다.
20–98% RH가 모든 온도에서 습도를 조절할 수 있다는 의미인가요?
아니. 공개된 습도 범위는 챔버의 온도-습도 작동 범위와 함께 고려해야 합니다. 공급업체와 실제로 필요한 조합을 확인하다.
한 챔버가 건열과 습기 열 테스트를 모두 할 수 있나요?
선택된 구성이 두 절차의 요구사항을 충족한다면 잠재적으로 가능합니다. 주문 전에 전체 시험 조건과 적용 가능한 표준 판을 반드시 검토해야 합니다.
GDW와 GDJS의 차이가 나을까요? 검사용 챔버 구성을 구하세요
온도챔버와 온도 습도 챔버는 외부에서 비슷해 보일 수 있지만, 서로 다른 환경 테스트 요구사항을 충족합니다.
만약 시술이 능동적 습도 조절 없이 통제된 열 노출이 필요하다면, 먼저 ITM-LAB GDW 시리즈를 평가하는 것부터 시작하세요.
절차가 온도와 함께 상대습도를 조절한다고 명시한다면, GDJS 시리즈를 평가하고 필요한 작동 조건을 확인하세요.
ITM-LAB은 다양한 DUT 크기, 테스트 프로필 및 응용 요구사항에 맞는 구성 가능한 환경 테스트 장비를 제공합니다.
GDW가 필요한지 GDJS가 필요한지 잘 모르겠나요?
ITM-LAB에 시험 표준, DUT 치수, 요구되는 온도 범위, 습도 조건, 운영 요구사항을 보내세요.
저희 팀이 신청서를 검토하고 적합한 환경 챔버 구성을 추천해 드릴 수 있습니다.
