소수의 병에는 수동 닫힘 토크 테스트가 더 쉬울 수 있습니다.
자동 조명 구성은 없습니다. 조정할 수 있는 상하 그립도 없고요. 운영자는 패키지를 위치시키고, 제거를 수행하며, 토크를 측정한 후 다음 시료로 넘어갑니다.
그렇다면 왜 ASTM은 자동 클로저 토크 시험을 위한 별도의 방법을 가지고 있을까요?
왜냐하면 편의와 측정 제어는 같은 것이 아닙니다.
ASTM D2063/D2063M-24는 비자동 수동 토크 테스트 장비를 사용합니다. ASTM D7860-14(2022)는 알려진 회전 속도 또는 알려진 토크 램프에서 작동하는 자동 트랜스듀서 기반 토크 장비를 사용합니다. 두 시스템 모두 연속 나사산 클로저/컨테이너 시스템에서 토크 유지 문제를 다루지만, 제거 이벤트를 제어하는 방식은 다릅니다.
두 중 하나를 선택하는 엔지니어에게 유용한 질문은 다음과 같습니다:
어떤 방법이 더 발전했나요?
It: is:
이 테스트에서 실제로 얼마나 많은 제어가 필요한가요?
ASTM D2063 대 ASTM D7860: 실질적 차이점
ASTM D2063/D2063M-24는 <강한 data-start="1361" data-end="1387">비자동화(수동) 방식입니다. ASTM은 측정 장비를 다이얼 또는 디지털 판독이 있는 비자동 스프링 토크 미터, 또는 토크 렌치로 설명합니다. 현재 방법은 미리 정해진 환경 조건 하에서 연속 나사산 폐쇄에 대한 제거 토크를 시간에 따라 정량적으로 측정합니다.
ASTM D7860-14(2022))는 <강한 데이터-스타트="1759" data-end="1802">알려진 회전 속도 또는 알려진 토크 램프에서 작동하는 자동 트랜스듀서 기반 토크 미터를 명시합니다. 이 프로토콜은 정의된 어린이 저항형 및 비어린이용 연속나사 폐쇄 시스템을 포함하며, 건식 토크 측정을 목적으로 합니다.
| Test Consideration | <번째 data-start="2062" data-end="2085" data-col-size="sm" class="last:pe-10">ASTM D2063/D2063M-24 <번째 data-start="2085" data-end="2108" data-col-size="sm" class="last:pe-10">ASTM D7860-14(2022)||
|---|---|---|
| Measurement approach | Non-automatic / manual | Automated |
| Primary equipment | 스프링 토크 미터 또는 토크 렌치 | Transducer 기반 자동 토크 미터 |
| Removal motion | Operator-driven | Machine-controlled |
| 회전 상태 | 수동 조작에 따라 다릅니다 | 알려진 회전 속도 또는 토크 램프 |
| Specimen setup | 일반적으로 더 단순하다 | 고정 장치 설치 및 정렬 필요 |
| Low-volume testing | Practical | 불필요한 설정이 포함될 수 있습니다 |
| Repeated comparative testing | 더 많은 운영자 참여 | Controlled repeated motion |
| Defined CR configurations | 같은 범위가 아닙니다 | Included |
| Dry torque | 같은 방식으로 명시되지 않음 | 건조 토크용으로 특별히 설계되었습니다 |
즉시 한 가지 말할 가치가 있습니다:
ASTM D7860은 단순히 ASTM D2063의 "최신 대체품"이 아닙니다.
ASTM은 두 표준을 모두 활성 표준으로 명시합니다. D2063/D2063M은 2024년에 업데이트되었으며; D7860은 현재 2014년 표준의 2022년 재승인 버전입니다.

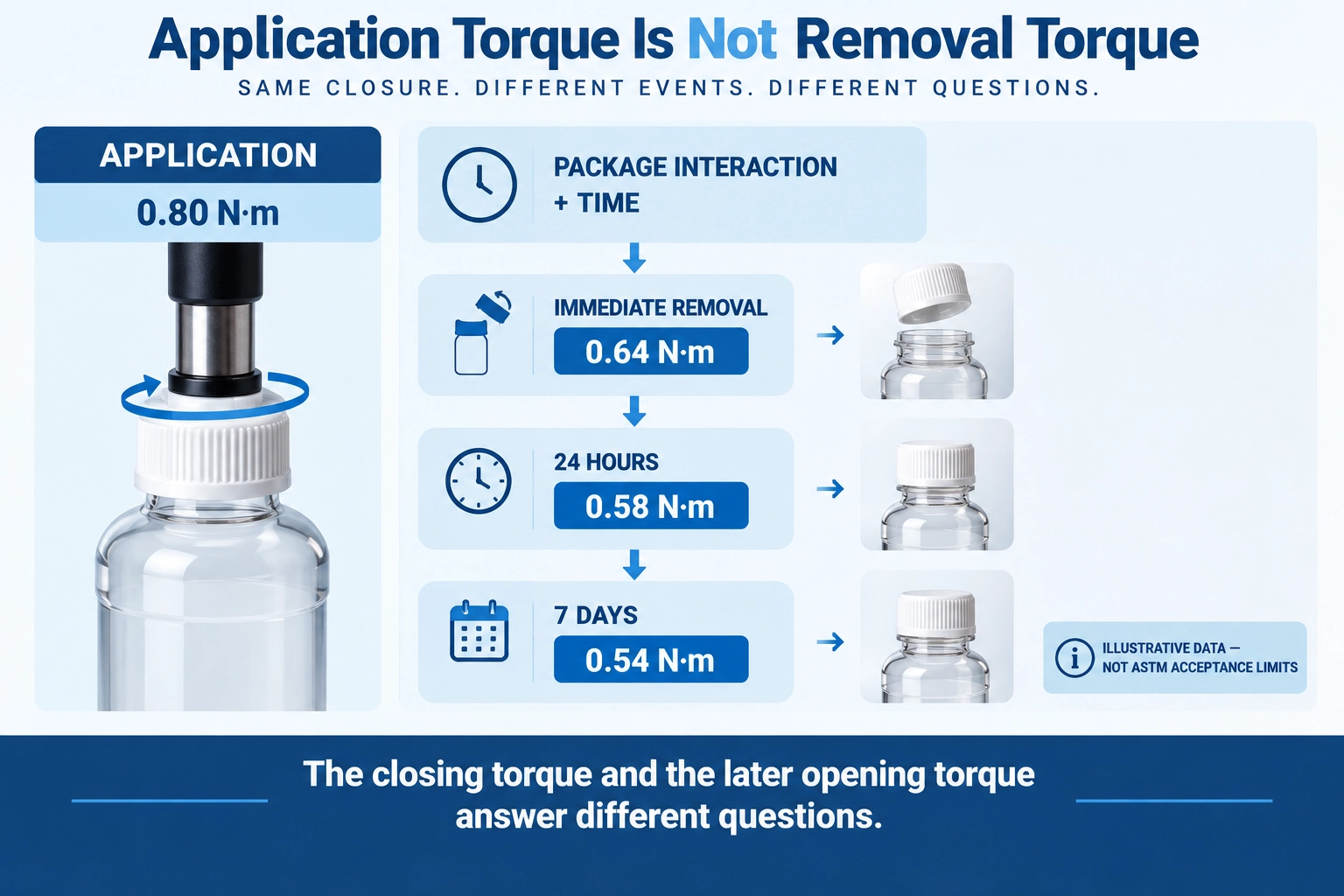

Application Torque Is Not Removal Torque
장비를 비교하기 전에 종종 혼동되는 세 가지 용어를 분리하는 것이 도움이 됩니다.
응용 토크는 클로저를 조이는 데 사용되는 토크입니다.
폐쇄 개방 시 제거 토크를 측정합니다.
토크 유지는 컨테이너/클로저 시스템이 이러한 이벤트 사이에 어떻게 동작하는지를 설명합니다.
ASTM D2063은 적용 토크가 알려진 통제된 조건에서 연속 나사산 클로저/컨테이너 시스템 평가를 설명합니다. ASTM D7860도 정의된 조건에서 토크 유지 특성을 다룹니다.
예시 개발 테스트를 고려해 보십시오:
| Test Stage | Torque |
|---|---|
| Application | 0.80 N·m |
| Immediate removal | 0.64 N·m |
| Removal after 24 h | 0.58 N·m |
| Removal after 7 days | 0.54 N·m |
이 값들은 단지 예시일 뿐입니다. 이들은 ASTM 수용 제한이 아닙니다.
0.80 N·m에 클로저가 적용되었다고 해서 나중에 0.80 N·m이 필요하다는 뜻은 아닙니다.
적용 후에는 닫힘, 나사산, 라이너 또는 밀봉 인터페이스, 컨테이너 마감, 포장 재료, 시간 및 환경 노출이 기계적 시스템을 형성합니다. 시스템의 변화는 이후 제거 토크에 영향을 줄 수 있습니다.
이 때문에 테스트 조건과 숫자를 함께 문서화해야 합니다.
적용 직후 0.58 N·m, 정해진 조건 주기 후 0.58 N·m의 제거 토크는 스프레드시트에서 동일해 보일 수 있지만, 동일한 테스트 조건을 나타내지는 않습니다.
제거 값이 낮아도 자동으로 실패가 되는 것은 아닙니다.
수락은 발명된 범용 ASTM 토크 제한이 아니라 해당 제품 사양, 고객 요구사항, 검증 프로토콜 또는 기타 정의된 기준에서 이루어져야 합니다.
제거 토크를 수동으로 측정할 때 어떤 변화가 있나요?
수동 토크 테스트는 명백한 장점이 있습니다:
간단합니다.
소량 일반 병의 경우, 운영자는 용기를 위치시키고 측정 장치를 작동시키며 제거를 수행하고 결과를 기록할 수 있으며, 새로운 패키지 기하학에 대해 자동 조명 장치를 설정할 필요가 없습니다.
그 단순함이 실제 실험실에서 중요합니다.
하지만 운영자 역시 측정 과정의 일부입니다.
두 기술자가 명목상 동일한 클로저를 제거하면, 회전 시작 방식, 클로저가 얼마나 부드럽게 돌리는지, 패키지 취급 및 정렬 방식 등에서 차이가 발생할 수 있습니다.
이것이 수동 테스트의 신뢰성을 떨어뜨리는 것은 아닙니다.
이는 절차와 운영자 기법이 중요하다는 의미입니다.
Fixture restrant는 여전히 중요합니다
수동 테스트조차도 의미 있는 측정을 위해 패키지가 충분히 안정적이어야 합니다.
너무 적은 제약은 병이 회전할 수 있습니다.
너무 많은 제약은 다른 문제를 일으킬 수 있습니다.
예를 들어, 얇은 벽의 플라스틱 용기는 강하게 고정하면 변형될 수 있습니다. 병이 더 이상 기구에 넣기 전과 정확히 같은 형상을 갖고 있지 않을 수도 있습니다.
따라서 올바른 목표는 다음과 같습니다:
가능한 한 세게 클램프.
It: is:
패키지를 실질적으로 변경하지 않고 원치 않는 이동을 방지합니다.
정렬에도 같은 원리가 적용됩니다. 깨끗한 디지털 번호가 소포가 올바르게 위치했음을 증명하지 않습니다.
수동 토크 테스트가 더 쉽다면 왜 자동화하려 하나요?
여기서 D2063과 D7860의 구분이 더 유용해집니다.
다섯 번의 정기 병 점검을 위해서는 수동 테스트가 실질적으로 더 실용적인 방법일 수 있습니다.
자동 시스템은 추가 준비 기능을 포함합니다:
용기는 고정되어야 하며, 클로저가 상단 고정구와 올바르게 맞물리고, 회전축이 정렬되어야 하며, 새로운 패키지 기하학은 고정장치 조정이 필요할 수 있습니다.
설정 시간이 전체 수동 테스트보다 더 오래 걸린다면, 자동화가 그 특정 작업을 더 편리하게 만들지 못했습니다.
그래서 자동화의 이유가 반드시 더 빠른 시료 적재 때문만은 아닙니다.
테스트 시작 후 control은 control입니다.
여러 폐쇄 설계와 조건 조절 기간에 걸쳐 100개의 표본이 있는 개발 프로그램을 상상해 보세요.
수동 테스트에서는 제거 동작을 조작자가 100번 반복해야 합니다.
자동화 시스템에서는 시료를 올바르게 적재해야 하지만, 이후 회전 조건은 기계가 정의할 수 있습니다.
ASTM D7860은 알려진 회전 속도 또는 알려진 토크 램프에서 작동하는 자동 트랜스듀서 기반 토크 미터를 구체적으로 설명합니다.
이 이 점은 공학 질문이 다음과 같이 변경될 때 유용합니다:
"이 병을 여는 데 필요한 토크가 얼마야?"
to:
"이 패키지들을 일관되게 통제된 제거 조건 하에서 비교할 수 있나요?"
수동 및 자동 테스트는 서로 다른 실용 문제를 해결합니다
| Test Situation | Manual Testing | Automated Testing |
|---|---|---|
| A few routine specimens | 간단하고 실용적인 | 추가 설정 |
| 자주 변경되는 패키지 크기 | Easy to adapt | 고정구 조정이 필요할 수 있습니다 |
| 대규모 비교 연구 | 더 많은 운영자 참여 | 제어 반복 동작 |
| 회전 조건이 중요하다 | 더 연산자에 의존됨 | Machine-defined |
| Operator-tooperator variation | 절차적 제어 필요 | 수동 회전에 덜 의존 |
| R&D 비교 작업 | Suitable | 회전 제어가 중요할 때 유용합니다 |
| High test volume | Repetitive for operator | 반복 프로그래밍 테스트에 더 적합하다 |
중요한 것은 자동화된 테스트가 항상 더 낫다는 것이 아닙니다.
이 두 방법은 테스트의 서로 다른 부분을 최적화합니다.
자동화를 선택해 측정 제어를 선택하세요—단순히 자동화가 더 발전해 보여서가 아닙니다.
ASTM D7860 하에서 자동화가 실제로 제어하는 것들
시료가 올바르게 설치되면 자동화는 공정에서 한 가지 중요한 변수를 제거합니다: 운영자가 매 테스트마다 회전 운동을 수동으로 재현할 필요가 없습니다.
기계는 프로그래밍된 조건에 따라 회전을 수행할 수 있고, 변환기는 토크 응답을 측정합니다.
비교 공학 작업에서는 기계적 입력을 시료 간에 더 쉽게 재현할 수 있습니다.
하지만 자동화가 잘못된 설정을 고치지는 않습니다.
잘못 고정된 병도 여전히 잘못 고정됩니다.
상단 기구에 캡이 미끄러져도 무효 기계적 이벤트가 발생합니다.
잘못 정렬된 패키지는 회전이 모터 구동되기 때문에 정렬되지 않습니다.
그리고 측정 범위가 부적합한 센서는 잘못된 센서로 남습니다.
자동 토크 테스트를 생각하는 더 나은 방법은 다음과 같습니다:
자동화는 동작을 제어합니다; 조명기구와 설정이 그 동작이 DUT에 올바르게 전달되는지 판단합니다.
이 구분은 장비 선택 시 특히 중요합니다.
Same closure. 측정 방식이 다릅니다.
포장 실험실이 1일, 7일, 14일 컨디셔닝 후 세 가지 클로징 디자인을 비교하고자 한다고 가정해 봅시다.
연구소는 단순히 9개의 숫자를 수집하는 것이 아닙니다.
여러 조건에서 기계적 동작을 비교하는 것입니다.
수동 접근법에서는 운영자 기법이 절차를 통해 반드시 제어해야 하는 변수 중 하나가 됩니다.
자동화 방식을 통해 실험실은 시료와 고정구 구성에 더 많은 시간을 투자하지만, 측정 중 회전 조건을 더 엄밀하게 제어할
수 있습니다.어느 접근법도 좋은 테스트 관행의 필요성을 없애지 않습니다.
이들은 단순히 컨트롤을 다른 위치에 배치할 뿐입니다.
클로저 토크 테스트가 잘못되는 지점
가장 골치 아픈 오류 중 일부는 완전히 믿을 만한 숫자를 만들어냅니다.
이 때문에 발견이 어렵습니다.
Fixture slippage
클로저가 상단 조명구 안쪽으로 미끄러지거나 컨테이너가 하단 조명기구 내부에서 회전하면, 명령된 회전 중 일부는 클로저 나사산이 아닌 고정 조명 인터페이스에서 발생합니다.
계기는 여전히 토크를 표시할 수 있습니다.
이는 의도된 기계적 사건이 올바르게 측정되었다는 의미는 아닙니다.
Excessive container clamping
클램핑 힘을 증가시키면 움직임이 멈출 수 있지만, 유연한 포장이 변형될 수도 있습니다.
조명 기구는 컨테이너를 제어해야 하며, 재설계해서는 안 됩니다.
오프-axis 정렬
클로저 축, 패키지 축, 측정 축은 합리적인 회전 시스템을 형성해야 합니다.
정렬 미조정은 토크 측정에 원치 않는 기계적 하중을 유발할 수 있습니다.
Inconsistent manual motion
결과가 예상보다 더 많은 산란을 보일 때 특히 중요합니다.
폐쇄가 일관되지 않는다고 결론 내리기 전에, 제거 동작 자체가 일관되게 재현되고 있는지 확인하세요.
센서 범위가 잘못됨
장비 선택 시 흔히 발생하는 실수는 최대 용량으로만 선택하는 것입니다.
정상 제거 토크가 상대적으로 낮지만 선택한 센서가 매우 넓은 전체 범위 범위를 가진다고 가정할 때.
시스템은 기술적으로는 관심 측정과 맞지 않더라도 사건을 커버할 수 있습니다.
더 나은 질문은:
시료가 실제로 어떤 토크 범위를 낼까요?
Inconsistent conditioning
토크 유지는 두 ASTM 방법 모두에서 시간이 지남에 따른 환경 조건과 명확히 연관되어 있습니다. 표본들이 동일한 조건 형성 이력을 공유하지 않는다면, 이 검사는 단순한 폐쇄 행동 이상의 비교를 하는 것입니다.
필요한 방법으로 시작한 후 테스트 볼륨을 고려하세요
장비 편의성은 표준을 결정해서는 안 됩니다.
고객 사양, 검증 프로토콜, 도면 또는 내부 절차에서 ASTM D2063/D2063M을 요구한다면, 그 요구사항이 우선입니다.
마찬가지로, ASTM D7860이 명시되어 있을 때, 단순히 더 쉽다는 이유로 수동 측정을 대체하는 것은 표준에서 설명한 자동화 방법을 재현하지 못합니다.
이 predeterminned이 아니라면 실용적인 결정이 더 흥미로워집니다.
Ask:
몇 개의 표본이 검사되고 있나요?
패키지 기하학은 얼마나 자주 바뀌나요?
수동으로 만든 제거 동작이 공학적 목적에 적합한가요?
연구에 정의된 회전 속도나 토크 램프가 필요한가요?
operator 독립성은 얼마나 중요한가요?
목표는 일상적인 토크 점검인가, 아니면 통제된 비교 연구인가?
이 질문들은 'automated'라는 단어보다 적절한 장비에 대해 훨씬 더 많은 것을 알려줍니다.
Child-resistant closures needs separate attention
D2063과 D7860이 동일한 폐쇄 범위라고 가정하지 마십시오.
ASTM D7860은 자식 저항형 및 비자식 저항형 연속 나사 닫는 방법에 대해 명확히 정의합니다. 중요성과 사용 섹션에서는 하향력이 없는 아동 저항 시스템이 없고, 토크와 하향 힘이 알려진 정의된 밀어내고 회전하는 CR 시스템도 구분합니다.
중요한 장비 문제입니다.
일반적인 클로저에서는 원치 않는 축 방향 힘이 의도한 테스트 조건을 오염시킬 수 있습니다.
정의된 밀어내고 회전하는 구성에서는 축방향 힘이 필요한 기계적 이벤트의 일부가 될 수 있습니다.
토크 범위나 고정구에 대해 논의하기 전에 닫힘 메커니즘을 먼저 확인하세요.
자동 클로저 토크 테스터 구성
자동 테스트가 적합한 경우에는 최대 토크 용량만으로 기계를 선택하는 것은 실수입니다.
the ITM-LAB RS-6300D와 같은 시스템에서는 보통 실제 패키지와 테스트 요구사항부터 시작합니다.
1. 기대 토크 범위
가능한 경우 예상되는 적용 토크 및 제거 토크를 제공하세요.
센서는 가장 높은 예상 이벤트와 제품 변동을 커버해야 하지만, 정상 작업 범위와 적절히 일치해야 합니다.
더 크다고 해서 자동으로 좋은 것은 아닙니다.
2. 클로저 Geometry
닫는 지름, 높이, 가능하면 사진이나 도면을 보내주세요.
리브가 있는 캡, 매끄러운 클로저, 얕은 클로저 또는 특이한 기하학적 구조는 다른 상단 조명 기구가 필요할 수 있습니다.
3. 컨테이너 Geometry
병도 뚜껑만큼 중요합니다.
단단한 원통형 병은 얇은 벽, 유연하거나 불규칙한 용기보다 제어가 훨씬 쉽습니다.
특이한 패키지의 경우, 고정구 실현 가능성이 주요 엔지니어링 질문이 될 수 있습니다.
4. Upper Fixture
상단 기구는 회전을 전달할 수 있을 만큼 충분히 강하게 닫아야 하며, 미끄러지거나 불필요한 손상을 주지 않습니다.
고정구는 모든 제품을 하나의 범용 그립 개념으로 강제로 맞추기보다는 실제 클로저 기하학을 따라야 합니다.
5. Lower Fixture
하부 조명구가 용기를 고정하는 동안 상부 시스템이 회전을 가합니다.
과도한 패키지 변형을 일으키지 않으면서 충분한 유지 능력이 필요합니다.
이것이 실제 제품 샘플이나 상세 치수가 장비 구성 전에 매우 중요한 이유 중 하나입니다.
6. 회전 상태
D7860형 자동 테스트의 경우, "자동 회전"을 충분한 사양으로 간주하지 않고 필요한 회전 조건을 정립하세요.
ASTM D7860은 알려진 회전 속도 또는 알려진 토크 램프에서의 작동을 설명합니다.
7. 축 방향 힘
닫힘 메커니즘이 제어된 하향 힘을 필요로 하는지 확인한다.
이는 정의된 푸시다운 앤 턴 CR 시스템에서 특히 중요해집니다.
8. 데이터 필요
지정된 토크 결과만 필요한가요?
아니면 공학 프로그램에서도 시료 간 비교를 위해 더 상세한 기록 데이터가 필요한가요?
소프트웨어 및 보고 요구사항을 설정하기 전에 이를 정의하세요.
자동화된 시스템을 추천하기 전에 필요한 것
들고객이 자동 클로저 토크 테스터를 요청할 때, 첫 번째 유용한 정보는 단순히 다음과 같습니다:
"10 N·m 기계가 필요해."
우리는 다음을 더 알고 싶습니다:
- 적용 표준 및 판
- closure type
- closure diameter
- container dimensions
- 전체 패키지의 사진 또는 도면
- application torque
- expected removal torque
- required rotational condition
- Relevant is axial force is required
- 배치당 또는 일당 표본 수
- required results and data output
이 정보를 통해 전체 측정 시스템을 평가할 수 있습니다: 센서 + 회전 + 상단 조명 + DUT + 하단 조명 장치 + 데이터 획득.
그렇다면 ASTM D2063인가요, 아니면 ASTM D7860인가요?
자동 테스트가 수동 테스트를 대체해야 한다는 유용한 보편적 답변은 없습니다.
소수의 간단한 측정의 경우, <강한 data-start="21294" data-end="21388">수동 테스트가 필요한 방법과 일치할 때 더 간단하고 적절할 수 있습니다.
회전 사건의 제어가 중요한 반복 비교 작업의 경우, 자동 시험은 수동 회전에 대한 의존도를 줄여 추가 시료 설치를 정당화할 수 있습니다.
ASTM은 별도의 능동 접근법을 유지함으로써 이 구분을 반영합니다: 비자동 수동 토크 시험용 D2063/D2063M-24와 자동 토크 시험용 D7860-14(2022).
따라서 장비 결정은 다음과 같이 해야 합니다:
표준 → 폐쇄 시스템 → 측정 목표 → 테스트 부피 → 토크 범위 → 고정 장치 → 모션 제어 → 데이터
Not:
Manual → old
Automated → better
이 구분은 실제로 비교할 수 있는 데이터를 생성할 때 중요합니다.
ITM-LAB로 닫힘 토크 테스트 구성
automated RS-6300D 구성, 실제 병 및 클로저 사진이나 도면, 패키지 치수, 예상 토크 범위, 적용 표준, 시험량 및 필요한 데이터를 보내주세요.
특이한 클로저나 유연한 컨테이너의 경우, 먼저 패키지 지오메트리를 전송하세요.
많은 프로젝트에서 토크 범위를 선택하는 것이 간단합니다.
테스터와 패키지 간의 올바른 인터페이스를 설계하는 것이 더 중요합니다.
