다중 포인트 힘, 버튼 및 굽힘 테스트를 위한 하나의 프로그래밍 가능한 플랫폼.

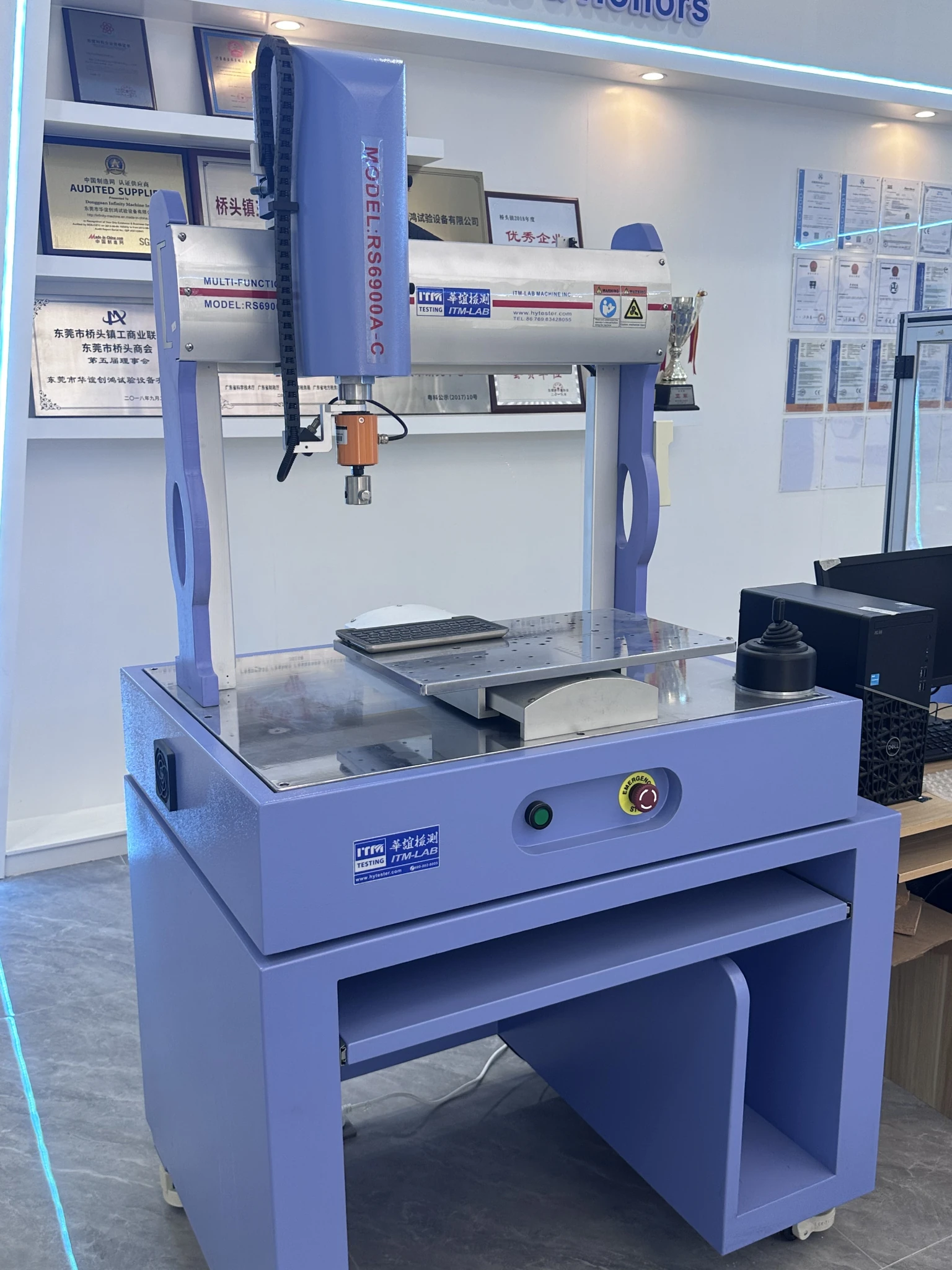

ITM-LAB RS-6900A는 스마트폰, 태블릿, 유리 패널, 터치스크린 모듈 및 기타 전자 조립체를 위해 설계된 자동 XYZ 힘 시험 기계입니다.
프로그래밍 가능한 3축 위치 측정, 힘-변위 측정, 구성 가능한 테스트 기구를 결합하여 단일 지점 및 다중 지점 유지력 테스트, 버튼 힘 테스트, 순환 테스트, 3점 또는 4점 굽힘 테스트를 지원합니다.
운영자는 여러 테스트 위치를 정의하고, 자동 테스트 시퀀스를 실행하며, 매번 측정 시 테스트 헤드를 수동으로 재배치하지 않고도 측정 데이터를 수집할 수 있습니다.
주요 사양
| 표준 Z축 용량 | 100 kgf |
| XYZ 여행 | 460 × 300 × 200 mm |
| 디스플레이스 해상도 | 0.001 mm |
| 최대 샘플 크기 | W500 × D260 × H150 mm |
Testing Applications
힘 시험 요구사항은 제품 구조, 하중 위치 및 측정 목표에 따라 다릅니다.
RS-6900A는 프로그래머블 XYZ 위치 지정 및 특정 응용품을 통해 여러 전자 제품 테스트 애플리케이션을 지원합니다.
버튼 및 키 힘 테스트
버튼은 작동시 불규칙한 힘 반응을 보여도 최대 힘 요구사항을 충족할 수 있습니다.
RS-6900A는 하중 과정 전반에 걸쳐 힘-변위 데이터를 기록하여, 엔지니어들이 정의된 시험 조건에서 버튼 힘 특성을 평가하는 데 도움을 줍니다.
일반적인 용도로는 스마트폰 사이드 버튼, 태블릿 버튼, 컴퓨터 버튼, 전자 스위치 등이 있습니다.
유리 및 터치스크린 힘 테스트
유리 패널과 터치스크린 모듈은 단일 중앙 지점이 아니라 여러 지정된 위치에서 제어된 부하가 필요할 수 있습니다.
자동 XYZ 시스템은 운영자가 시험 위치를 정의하고 프로그래밍된 단일 지점 또는 다중 지점 유지력 측정을 수행할 수 있게 합니다.
일반적인 응용은 유리 패널, LCD 모듈, 터치스크린 모듈, 스마트폰 또는 태블릿 디스플레이 등이 있습니다.
커넥터 및 인터페이스 측면력 테스트
전자 인터페이스는 연결, 취급 및 제품 사용 중에 기계적 부하를 경험할 수 있습니다.
적절한 조명 장치를 사용하면 RS-6900A는 USB 인터페이스, 헤드폰 커넥터 및 기타 전자 조립체에 대한 고정력 및 측면 힘 테스트를 지원합니다.
하중 방향과 고정구 구성은 실제 제품 구조와 시험 절차에 따라 선택되어야 합니다.
3점 및 4점 굽힘 테스트
RS-6900A는 유리 및 적합한 전자 구조 부품을 위한 3점 및 4점 굽힘 구성도 지원합니다.
제어된 하중 및 배양 측정을 통해 엔지니어들은 시험 중 힘-변위 데이터를 수집할 수 있습니다.
고정구의 형상, 지지 길이 및 하중 조건은 시편과 필요한 시험 방법에 따라 확인해야 합니다.
자동 XYZ 위치 지정 및 다중 지점 테스트
여러 위치에서 힘 측정이 필요한 제품은 반복적인 위치 선정 및 적재 작업을 포함하는 경우가 많습니다.
RS-6900A는 파나소닉 서보 모터와 THK 볼 스크류를 사용해 자동 XYZ 위치 제어 시스템을 구동합니다.
운영자는 XY 조이스틱을 사용해 필요한 테스트 위치를 찾고 좌표를 소프트웨어에 기록할 수 있습니다.
테스트 방법이 설정되면, 기계는 프로그래밍된 위치 사이를 이동하며 필요한 테스트 순서를 실행할 수 있습니다.
예시: 다점 보유력 검사
여러지정된 위치에서 힘 측정이 필요한 터치스크린 조립체를 생각해 보십시오.
일반적인 테스트 워크플로우는 다섯 단계로 구성됩니다:
01 — 샘플 확보
적절한 지지 고정구를 사용해 제품을 위치시키세요.
02 — 테스트 위치 정의
소프트웨어를 통해 필요한 XY 좌표를 기록하세요.
03 — 테스트 조건 구성
테스트 절차에 따라 적용 가능한 하중 및 측정 조건을 설정하세요.
04 — 자동 시퀀스 실행
기계는 프로그래밍된 위치 사이를 이동하며 설정된 측정을 수행합니다.
05 — 테스트 결과 검토
힘 및 변위 데이터를 수집하고, 테스트 곡선을 생성하며, 결과가 구성된 수용 조건에 따라 평가됩니다.
이 워크플로우는 유리 패널, 터치스크린 모듈, 여러 지정 위치에서 측정이 필요한 전자 조립체에 특히 유용합니다.
XYZ 모션 레인지
| 매개변수 | 사양 |
|---|---|
| X축 이동 | 0–460 mm |
| Y축 이동 | 0–300 mm |
| Z축 이동 | 0–200 mm |
| XY 이동 속도 | 0.1–200 mm/초 |
| Z축 테스트 속도 | 0.1–500 mm/분 |
테스트 소프트웨어 및 데이터 분석
RS-6900A 소프트웨어는 실시간 전력 모니터링, 프로그래밍 가능한 시험 방법, 결과 보고를 하나의 인터페이스에 결합합니다. 엔지니어는 테스트 절차를 구성하고, 측정 곡선을 검토하며, 미리 정해진 수용 조건에 따라 결과를 평가할 수 있습니다.
실시간 곡선 및 결과 평가
시험 전반에 걸친 하중 거동을 분석하기 위해 힘-변위 및 힘-시간 곡선을 표시하세요 . 소프트웨어는 시험 방법에 정의된 수용 조건에 따라 자동 합격/불합격 판정을 지원합니다. 수명-붕괴 곡선도 적용 가능한 순환 검사를 위해 제공됩니다.
프로그래밍 가능한 테스트 방법
반복 테스트를 위해 테스트 절차를 생성, 저장, 호출 및 수정하세요. 저장된 방법은 서로 다른 샘플, 운영자, 테스트 배치 간에 일관된 테스트 설정을 유지하는 데 도움을 줍니다.
데이터 저장 및 보고
측정 결과와 테스트 곡선을 저장하고, 테스트 기록을 출력하며, 추가 분석 및 문서화를 위해 Excel 또는 PDF 형식으로 보고서를 내보내세요.
테스트 방법 및 고정구 구성
전자 제품마다 시험 샘플의 위치, 지지 및 적재 방법이 다릅니다.
RS-6900A는 적절한 소프트웨어 설정과 조명 기구 구성을 통해 다양한 테스트 방법을 지원합니다.
| 시험 방법 | 일반적인 적용 |
|---|---|
| 단일 지점 힘 시험 | 버튼과 전자 부품 |
| 다점 고정력 테스트 | 스마트폰, 태블릿 및 디스플레이 |
| 힘-변위 시험 | 버튼, 스위치 및 인터페이스 |
| 순환 힘 시험 | 반복 하중 평가 |
| 커넥터 측면 힘 테스트 | USB 및 헤드폰 인터페이스 |
| 3점 / 4점 굽힘 | 유리 및 구조 구성 요소 |
| 정적 하중 시험 | 전자 제품 조립체 |
맞춤 조명 요구
사항애플리케이션에 따라 시스템은 다음을 요구할 수 있습니다:
-
샘플 위치 고정구
-
버튼 로딩 부착물
-
유리 및 터치스크린 지지 기구
-
커넥터 고정 기구
-
3점 또는 4점 굽힘 기구
-
특정 샘플 치수에 맞는 맞춤 조명 장치
고정구 선택은 시료 기하학, 하중 방향, 예상 힘 및 시험 절차에 대해 검토해야 합니다.
샘플 도면이나 테스트 사양이 있나요?
RS-6900A 기술 사양
힘 측정
| 매개변수 | 사양 |
|---|---|
| 표준 Z축 용량 | 100 kgf |
| 나열된 하중 측정 범위 | 2 / 5 / 10 / 20 / 50 / 100 kgf |
| 부대 부대 | gf / kgf / N / Lb |
XYZ 모션 시스템
| 드라이브 시스템 | 파나소닉 서보 모터 + THK 볼 스크류 |
| X축 이동 | 0–460mm |
| Y축 이동 | 0–300mm |
| Z축 이동 | 0–200 mm |
| XY 이동 속도 | 0.1–200 mm/sec |
| Z축 테스트 속도 | 0.1–500 mm/min |
| 디스플레이스 해상도 | 0.001 mm |
| 변위 정확도 | ±0.03mm |
| XY 변위 정확도 | ±0.02mm |
기계 구성
| 매개변수 | 사양 |
|---|---|
| 최대 표본 차원 | W500 × D260 × H150 mm |
| 기계 치수 | W1150 × D755 × H1850 mm |
| 기계 무게 | 약 550kg |
| 전원 공급 | AC220V 50Hz 6A / AC110V 60Hz 10A |
적절한 힘 시험 구성 선택
자동 힘 시험 기계를 선택할 때, 최대 기계 용량만이 유일한 고려사항이 되어서는 안 됩니다.
RS-6900A는 표준 Z축 용량 100 kgf를 가지며, 표기된 측정 범위는 2, 5, 10, 20, 50, 100 kgf입니다.
적절한 구성은 예상 작업력, 최대 예상 힘, 필요한 측정 성능에 따라 달라집니다.
더 높은 최대 용량이 모든 저전력 적용에 항상 최선의 선택은 아닙니다.
RS-6900A 대 RS-6900A2
RS-6900A는 추가 테스트 포인트 커버리지나 조명 간격이 필요한 응용 분야에 대해 확장된 X축 및 Z축 위치 측정 범위를 제공합니다.
| 매개변수 | RS-6900A | RS-6900A2 |
|---|---|---|
| X축 이동 | 300mm | 460 mm |
| Y축 이동 | 300mm | 300mm |
| Z축 이동 | 150 mm | 200mm |
| 표준 Z축 용량 | 100 kgf | 100 kgf |
선택 팁: 기계 구성을 선택하기 전에 샘플 치수, 테스트 포인트 좌표, 고정구 배열을 확인하다.
주문 및 엔지니어링 지원
테스트 요구사항에 맞춰 시스템을 구성하세요
ITM-LAB는 귀하의 애플리케이션을 검토하고, 적합한 힘 측정 범위를 선택하며, 샘플과 테스트 절차를 바탕으로 고정구 요구사항을 논의하는 데 도움을 드립니다.
정확한 인용문을 원하시면 다음을 제공해 주세요:
| 정보 | 상세 정보 필요 |
|---|---|
| 샘플 및 치수 | 제품 유형; 너비 × 깊이 × 높이 |
| 시험 방법 | 단일 점, 다점, 순환 또는 굽힘 |
| 병력 요구 | 사항예상 작업력 또는 최대 하중 |
| 시험 순위 | 측정 지점의 수와 위치 |
| 기구 요구 | 사항샘플 사진, 도면 또는 시험 절차 |
| 보고 필요 | 필수 곡선, 결과 또는 보고서 형식 |
엔지니어링 지원에는 장비 구성, 맞춤형 고정구 상담, 기술 문서, 소프트웨어 지원, 설치 및 운영자 교육 일정이 포함됩니다.
RS-6900A2를 애플리케이션에 맞게 설정하세요
ITM-LAB과 테스트 요구사항을 공유하여 적합한 기계 및 고정구 구성을 논의하세요. 구성 요청
XYZ 자동 힘 시험 기계란 무엇인가요?
XYZ 자동 힘 시험기는 3축 위치 측정과 제어된 힘 측정을 결합합니다. 이 기능은 운영자가 시험 위치를 정의하고 시료의 프로그래밍된 위치에서 측정을 수행할 수 있게 해줍니다.
단일 축 힘 시험기와 XYZ 힘 시험 기계의 차이점은 무엇인가요?
단일 축 힘 테스터는 주로 한 시험 축을 따라 하중을 수행합니다. XYZ 시스템은 프로그래밍 가능한 위치 설정을 추가하여 시료 내 지정된 위치 사이에서 적재 헤드를 이동할 수 있게 합니다.
이는 자동 다중 포인트 테스트에 특히 유용합니다.
RS-6900A2가 스마트폰과 터치스크린 모듈을 테스트할 수 있나요?
네. 적절한 고정구와 테스트 설정을 통해 버튼 힘 테스트, 단일 지점 및 다중 지점 고정력 측정, 기타 전자 제품에 적용 가능한 하중 테스트를 지원합니다.
한 기계가 서로 다른 테스트 방법을 수행할 수 있나요?
네. RS-6900A2는 적절한 소프트웨어 설정과 고정구 구성을 통해 다양한 테스트 방법을 지원합니다. 필요한 세팅은 각 테스트 절차와 비교해 검토해야 합니다.
힘 측정 범위를 어떻게 선택해야 하나요?
예상 작업력, 최대 예상 힘, 요구되는 측정 정확도부터 시작하세요. 그 후 최대 용량만으로 기계를 선택하는 대신 적절한 측정 구성을 확인하세요.
기계가 힘-변위 곡선과 테스트 보고서를 생성할 수 있나요?
네. 이 소프트웨어는 전력 변위 및 전력 시간 곡선, 테스트 데이터 저장, 합격/불합격 판정, 보고서 Excel 및 PDF 변환을 지원합니다.
소프트웨어가 영어를 지원하나요?
네. 이 소프트웨어는 영어, 간체 중국어, 번체 중국어를 지원합니다.
ITM-LAB에서 맞춤 조명 시설을 제공할 수 있나요?
시제품 크기, 하중 방향 및 시험 방법에 따라 고정구 요구사항을 검토할 수 있습니다. 샘플 사진, 도면 또는 테스트 절차를 제공하면 저희 팀이 적합한 구성을 추천하는 데 도움이 됩니다.
